La jauge d'angle de raccordement cordon selon ISO 5817 est un instrument de contrôle destiné aux professionnels du soudage, de la chaudronnerie et de la métallerie. Elle permet de vérifier rapidement la géométrie et l’angle de raccordement des cordons de soudure lors des opérations d’inspection.

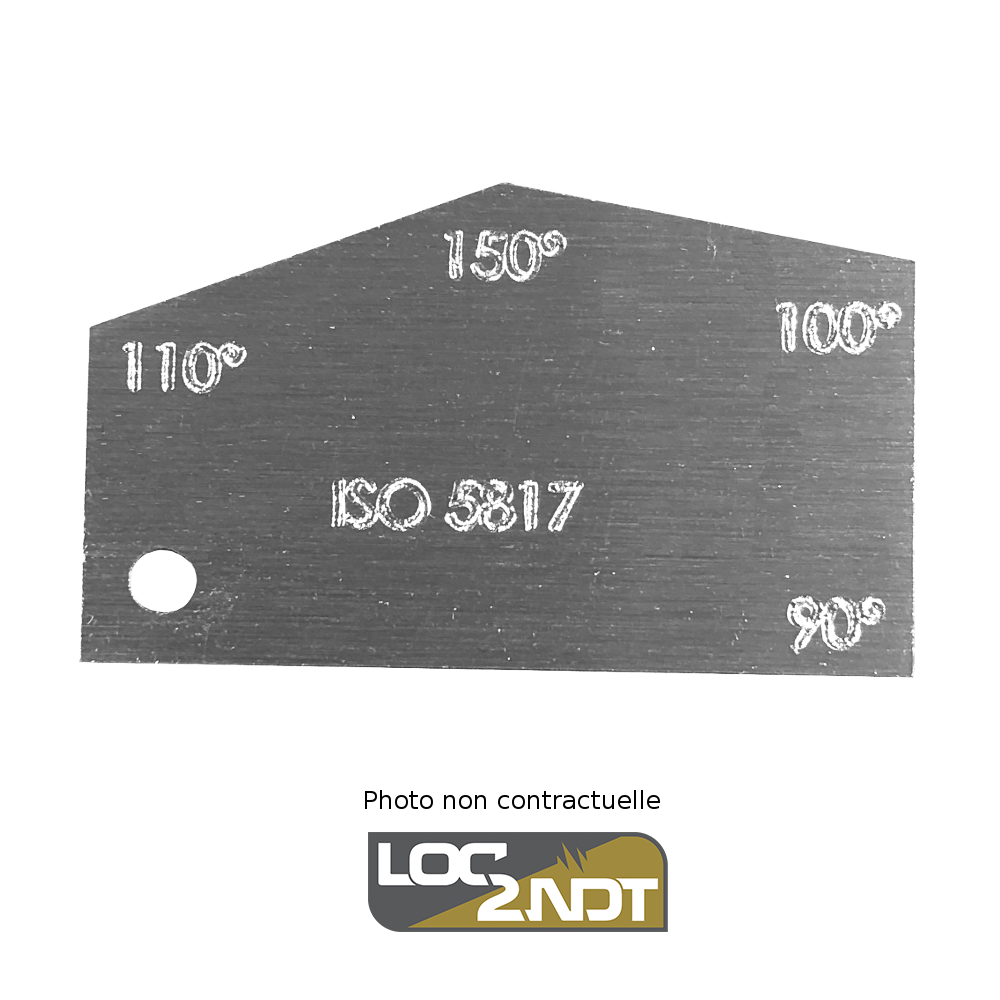

Elle dispose de quatre angles de contrôle : 90°, 100°, 110° et 150°. Ces différentes références permettent de comparer directement l’angle de raccordement du cordon avec l’angle correspondant sur la jauge.

Conçue pour le contrôle qualité et le CND (contrôle non destructif), cette jauge facilite l’inspection visuelle des soudures. Elle permet ainsi de vérifier la forme des raccordements et d’identifier les éventuelles irrégularités de géométrie.

La jauge peut être utilisée en référence aux critères de contrôle associés à la norme ISO 5817, notamment lors de l’évaluation des imperfections et de la qualité des assemblages soudés.

Simple et rapide à utiliser, cet instrument permet d’effectuer les contrôles directement sur les pièces. Il convient aussi bien aux interventions en atelier qu’aux inspections réalisées sur le terrain.

Pour découvrir son fonctionnement et voir comment réaliser les différents contrôles, retrouvez une démonstration vidéo de son utilisation sur notre page dédiée aux notices des jauges : https://www.jauge-controle-soudure.com/notices-jauges/

Vérification et traçabilité des jauges

Nous pouvons fournir un constat de vérification pour cette jauge. Ce document accompagne votre instrument de mesure. Il facilite également le suivi et la traçabilité du matériel de contrôle.

Nous proposons aussi la gravure personnalisée. Vous pouvez faire inscrire un numéro de série, une référence interne, un logo ou toute autre information d’identification.

Cette personnalisation facilite l’identification des instruments. Elle simplifie aussi leur gestion et leur suivi au sein de votre parc de matériel.

Données techniques

• Jauge d'angle de raccordement cordon selon ISO 5817
• Angles de contrôle : 90°, 100°, 110° et 150°
• Contrôle de la géométrie des soudures
• Adaptée aux soudures et assemblages soudés
• Utilisée pour le contrôle qualité
• Adaptée au CND (contrôle non destructif) et à l’inspection visuelle
• Utilisable en référence aux critères de la norme ISO 5817
• Convient au soudage, à la chaudronnerie et à la métallerie
